Milli-Q® IQ 7000
정제수를 원수로 사용하여 Type 1 초순수를 제조하는 초순수 제조 시스템
Type 1 Ultrapure Water System
정제수를 원수로 받아, 필요한 지점에서 Type 1 초순수를 분주하는 시스템
Milli-Q® IQ 7000은 EDI, DI, RO 또는 증류 방식으로 전처리된 정제수를 공급받아 연구 및 품질관리 실험실에 필요한 Type 1 초순수를 생산합니다. 생산 유닛과 Q-POD® 분주기로 구성되며, 한 대의 생산 유닛에 최대 4개의 Q-POD®를 연결해 여러 사용 지점에 초순수를 공급할 수 있습니다.
IQ 7000의 원수는 미리 정제된 물이어야 합니다
수도수를 직접 처리하는 장비가 아닙니다. 수도수부터 Type 2 순수와 Type 1 초순수를 함께 생산해야 한다면 Milli-Q® IQ 7003/7005/7010/7015 시리즈를 별도로 검토해야 합니다.
이런 환경에서 검토할 수 있습니다
- 규격에 맞는 RO·DI·EDI·증류수 공급원이 이미 있는 실험실
- HPLC, LC-MS, IC, ICP-MS 등 민감한 분석에 Type 1 초순수가 필요한 경우
- PCR, sequencing, cell culture 등 용도별 최종 polisher가 필요한 경우
- 여러 벤치 또는 인접 실험실에 분주 지점을 구성하려는 경우
정제수에서 Type 1 초순수까지
정제수는 IPAK Meta® 카트리지, 수은을 사용하지 않는 ech2o® 172 nm 산화 램프, IPAK Quanta® 카트리지를 통과합니다. 수질은 비저항 센서와 A10® TOC 모니터로 확인되며, Q-POD® 출구에서 용도별 POD-Pak을 통해 최종 polishing이 이루어집니다.
이미지 URL 입력[공식 Flow Schematic]
IPAK Meta®와 IPAK Quanta®
Jetpore® mixed-bed ion-exchange resin과 IQnano™ 이온교환 기술을 조합해 이온을 미량 수준까지 제거합니다. ech2o® 172 nm UV 램프가 유기물을 산화하고, IPAK Quanta®의 고등급 합성 활성탄과 이온교환 배지가 산화 생성물과 유기물 흔적을 추가로 관리합니다.
- Elix® Type 2 순수용 키트: IPAKKITEX
- Non-Elix® 정제수용 키트: IPAKKIT00
- 비저항과 A10® TOC 값을 시스템에서 지속 확인
이미지 URL 입력[IPAK Meta® / IPAK Quanta® 정제 기술]
필요한 위치에서 사용하는 Q-POD®
생산 유닛은 벤치 위·아래 또는 벽면에 설치할 수 있고, Q-POD®는 실제 분주가 필요한 지점에 배치할 수 있습니다. 생산 유닛과 Q-POD®, Q-POD®와 다음 Q-POD® 사이는 각각 최대 5 m까지 구성할 수 있으며, 한 시스템에 최대 4개의 Q-POD®를 연결할 수 있습니다.
이미지 URL 입력[Q-POD® 최대 4대 연결]
이미지 URL 입력[벤치 상부 설치]
이미지 URL 입력[벤치 하부 설치]
이미지 URL 입력[벽면 설치]

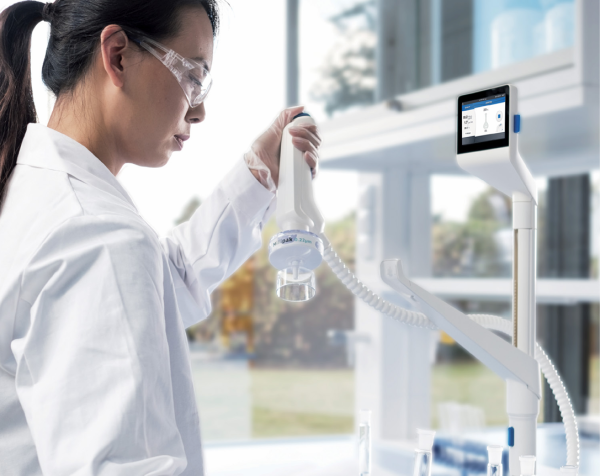

이미지 URL 입력[Q-POD® 분주 또는 보조 채수]
유량 조절과 정량 분주
Q-POD® 분주 휠을 이용해 0.05~2 L/min 범위에서 유량을 조절할 수 있습니다. 정량 분주는 20 mL~100 L 범위에서 1 mL 단위로 설정할 수 있으며, assisted dispensing은 목표량에 도달하는 마지막 단계에서 소량씩 채수하도록 지원합니다.
- 분주 팔 위치 1,500개 이상 조절
- 채수 직전 홈 화면에서 재순환 실행
- Foot pedal과 water sensor 옵션 구성 가능
용도에 맞춰 선택하는 POD-Pak
각 Application-Pak은 Q-POD® 분주 지점에서 특정 오염물질을 추가로 관리합니다. 분석법, 검출 대상, 생명과학 실험의 요구 조건에 따라 적합한 POD-Pak을 선택해야 합니다.
이미지 URL 입력[POD-Pak 전체 제품군]
| POD-Pak | 주요 검토 목적 |
|---|---|
| Millipak® / Gold | 0.22 µm를 초과하는 입자와 박테리아 관리 |
| Biopak® | 파이로젠, nuclease, protease 및 박테리아가 없는 정제수 |
| LC-Pak® | 초미량 유기물에 민감한 HPLC·MS·LC-MS/MS 응용분야 |
| VOC-Pak® | 휘발성 유기화합물 관련 분석 |
| EDS-Pak® | 내분비계 장애 물질 관련 응용분야 |
POD-Pak의 Cat. No.는 별도 제품사양 영역의 주문 정보에서 확인할 수 있습니다.
핵심 사양
- 생산수
- Type 1 초순수
- 비저항
- 18.2 MΩ·cm at 25 °C
- TOC
- ≤ 2 ppb, 적절한 운전 조건 기준
- 분주 유량
- 0.05~2 L/min
- 정량 분주
- 20 mL~100 L, 1 mL 단위
- 원수
- EDI·DI·RO·증류 방식의 정제수
- Q-POD®
- 최대 4대, 각 구간 최대 5 m
- 터치스크린
- 5인치, 800 × 480
Elix® Type 2 순수를 공급수로 사용할 때 낮은 TOC 결과를 기대할 수 있으며, 적절한 운전 조건이 아닌 경우 일반적으로 ≤ 5 ppb입니다.
분주부터 데이터 기록까지 한 화면에서 관리
Q-POD®의 5인치 터치스크린에서 실시간 수질, 정량 분주, 재순환과 시스템 상태를 확인할 수 있습니다. 분주 이벤트, 일별 수질 측정값, 설정 변경, 소모품 교체와 서비스 활동은 시스템 메모리에 기록되며 USB를 통해 보고서를 내보낼 수 있습니다.
이미지 URL 입력[Q-POD® 터치스크린]
이미지 URL 입력[채수 보고서 또는 데이터 추적 화면]
이미지 URL 입력[IPAK® 카트리지 교체]
교체 시기와 작업 절차를 화면에서 안내
소모품 교체가 필요하거나 기술적 문제가 발생하면 Q-POD® 화면에 알림과 세부 정보가 표시됩니다. Self-guided wizard가 카트리지 교체와 rinsing 단계를 안내하며, 사용하지 않는 동안에도 시간당 3분씩 주기적으로 재순환해 시스템 내부 수질을 유지하도록 설계되었습니다.
- IPAK Meta®와 IPAK Quanta®를 한 세트로 교체
- e-Sure 태그로 POD-Pak 상태와 이력 기록
- 서비스 플랜과 유지관리 범위는 상담 시 확인
주요 적용 분야와 제품 선택
Analytical Applications
이동상, blank, standard와 시약 조제에 사용할 초순수를 검토할 때 적용합니다.
Life Science Applications
Nuclease, pyrogen, protease 또는 미생물 관리가 필요한 경우 Biopak® 등 최종 구성을 함께 검토합니다.
서비스 및 디지털 서비스 보기
서비스 및 디지털 서비스
Merck의 공인 서비스 엔지니어를 통한 설치, 검증, 보정, 유지관리와 서비스 플랜을 검토할 수 있습니다. MyMilli-Q™ Remote Care는 실시간 알림, 원격 진단과 서비스·소모품 이력 관리를 제공하는 선택형 서비스이며, 국가별 이용 가능 여부와 국내 지원 범위는 상담이 필요합니다.
Milli-Q® IQ 7000 구성·견적 상담
현재 정제수 공급 방식, 일일 예상 사용량, 필요한 Q-POD® 수, 사용 지점 간 거리, 주요 분석법과 요구 수질을 알려주시면 적용 가능한 시스템과 POD-Pak 구성을 검토할 수 있습니다.
견적문의실제 구성, 설치 조건, 재고, 서비스와 국내 제공 범위는 견적 상담 시 확인이 필요합니다.
