QIAxcel Connect System
gel 준비 없이 최대 96개 시료 자동분석 전기영동 시스템
Automated Capillary Gel Electrophoresis
겔 준비 없이 최대 96개 DNA·RNA 시료를 자동 분석하는 모세관 겔 전기영동 시스템
QIAxcel® Connect는 QIAGEN의 자동 모세관 겔 전기영동 시스템입니다. 바로 사용할 수 있는 재사용형 QIAxcel Gel Cartridge와 12개 모세관을 이용해 DNA 또는 RNA 시료의 크기 분포, 농도와 무결성을 분석하며, 한 번의 run에서 최대 96개 시료를 처리할 수 있습니다.
QIAxcel ScreenGel® Software는 전기영동 결과를 gel image와 electropherogram으로 표시하고, 선택한 kit와 분석 목적에 맞춰 peak, size, concentration 및 RNA integrity 관련 결과를 제공합니다. 유바이오젠은 QIAxcel Connect와 목적별 QIAxcel Kit의 구성 상담, 견적 및 공급을 지원합니다.
이런 분석 환경에서 검토할 수 있습니다
- PCR 산물의 크기와 품질을 반복적으로 확인해야 하는 실험실
- NGS library, adapter-dimer 또는 cell-free DNA 품질관리가 필요한 경우
- RNA integrity, RIS 또는 DV200 기반의 RNA 품질평가가 필요한 경우
- gDNA integrity 또는 고분해능 fragment 분석이 필요한 경우
- 수작업 slab gel 제작·염색·이미지 획득 단계를 줄이려는 경우
- 소수 시료부터 96-well plate 단위까지 같은 분석 플랫폼으로 운영하려는 경우
System workflow
시료 준비부터 결과 분석까지 연결되는 자동화 흐름
세부 시료 준비 조건은 선택한 QIAxcel Kit와 method에 따라 달라집니다. 장비는 준비된 시료와 marker를 순차 주입하고, 선택된 method에 따라 분리·검출한 뒤 ScreenGel Software에 결과를 표시합니다.
QIAxcel Kit handbook의 농도와 희석 조건에 맞춰 sample plate와 marker를 준비합니다.
분석할 size range, sensitivity와 resolution에 맞는 Gel Cartridge와 method를 설정합니다.
12개 모세관이 한 행의 시료를 분석하며, 최대 96개 시료를 run 중 수작업 없이 순차 처리합니다.
Gel image, electropherogram과 peak table을 확인하고 결과·report를 저장하거나 내보냅니다.
Kit selection
분석 목적에 따라 Gel Cartridge Kit을 먼저 선택합니다
QIAxcel Connect의 분석 범위와 성능은 장비 단독이 아니라 선택한 QIAxcel Kit과 method의 조합으로 결정됩니다.
| Kit | 주요 선택 목적 | 대표 범위·검출한계 | 12개 시료 기준 |
|---|---|---|---|
| DNA High Resolution Kit | Genotyping, VNTR·STR, 작은 크기 차이를 구분하는 고분해능 분석 | 15 bp–20 kb 0.1 ng/µL | 약 7–25분 |
| DNA Screening Kit | PCR screening, restriction digest, plasmid·일반 NGS library 확인 | 15 bp–5 kb 0.1 ng/µL | 약 7분 |
| DNA High Sensitivity Kit | 저농도 NGS library 또는 liquid biopsy extract 품질관리 | 15 bp–3 kb 5 pg/µL | 약 9분 |
| DNA Fast Analysis Kit | 속도가 우선되는 amplicon screening, HLA typing | 15 bp–3 kb 0.1 ng/µL | 약 3분 |
| RNA QC Kit v2.0 | 일반 농도의 total RNA 품질 및 integrity 확인 | Total RNA, small RNA 분리 5 ng/µL | 약 12분 |
| RNA High Sensitivity Kit | 저농도 total RNA 품질 및 integrity 확인 | Total RNA, small RNA 분리 50 pg/µL | 약 12분 |
표의 범위·검출한계·시간은 각 Kit의 공식 조건입니다. 실제 결과는 시료 특성, 농도, method와 분석 설정에 따라 달라질 수 있습니다.
01 · Automation
Slab gel 제작 대신 ready-to-use cartridge로 반복 분석을 표준화합니다
QIAxcel Gel Cartridge에는 분리에 필요한 gel과 12개 모세관이 일체형으로 구성됩니다. 실험자는 분석 목적에 맞는 Kit과 method를 선택하고 plate를 장착하며, 장비는 최대 96개 시료를 순차 분석합니다.
- Gel casting, staining과 수동 image capture 단계 감소
- Kit에 따라 cartridge당 약 1,200–3,000개 시료 분석
- 12개 시료의 결과를 약 3–25분 범위에서 확인
- 소수 시료와 96-well plate workflow를 동일 장비에서 운영
02 · Analytical versatility
PCR fragment부터 NGS library와 RNA integrity까지 한 플랫폼에서 확인합니다
QIAxcel Connect는 목적별 Kit을 바꾸어 DNA와 RNA의 서로 다른 품질관리 질문에 대응합니다. 시료와 분석 목적이 다르면 필요한 sensitivity, resolution, size range도 달라지므로 장비와 함께 Kit 구성을 검토해야 합니다.

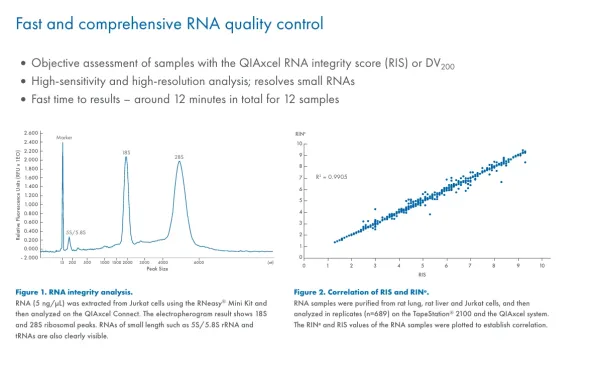

RNA 품질·무결성
Electropherogram과 RIS 또는 DV200 결과를 이용해 RNA integrity를 평가합니다. RNA QC Kit과 RNA High Sensitivity Kit 중 시료 농도에 맞는 구성을 선택합니다.
NGS library QC
Library size distribution과 adapter-dimer 존재 여부를 확인하고, 일반 library 또는 저농도 library에 맞춰 Screening Kit과 High Sensitivity Kit을 구분합니다.

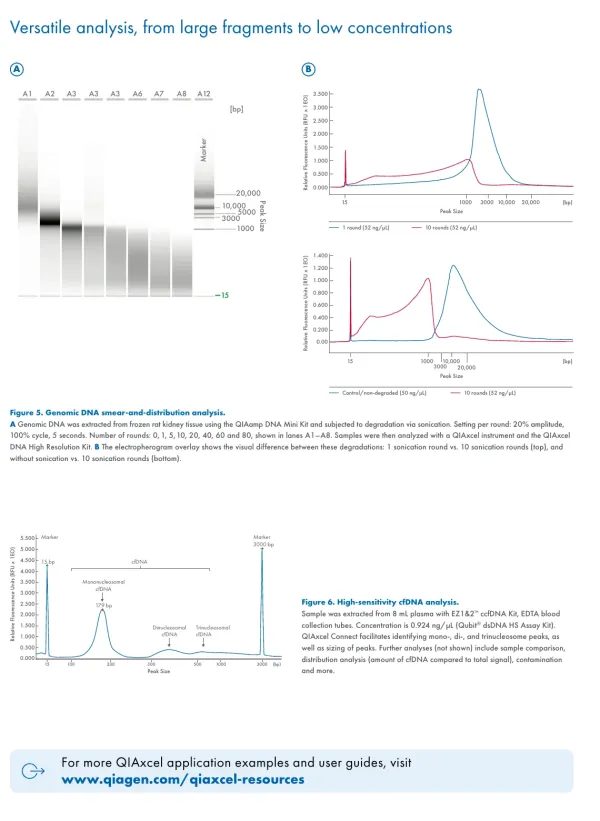

gDNA·cfDNA 분석
Genomic DNA의 분해 정도와 저농도 cell-free DNA fragment를 electropherogram으로 확인할 수 있습니다. 필요한 size range와 detection limit에 따라 Kit을 선택합니다.
03 · Software and connectivity
ScreenGel Software에서 결과 확인·분석·보고를 관리합니다
QIAxcel ScreenGel Software는 run setup wizard를 제공하고 분석 결과를 gel image, electropherogram과 peak properties table로 표시합니다. 결과와 보고서는 저장·출력·내보내기가 가능하며, QIAsphere 연결을 이용하면 모바일 기기에서 장비 상태와 run 진행 상황을 모니터링할 수 있습니다.
QIAsphere는 장비 상태와 run 진행을 모니터링하는 연결 기능입니다. 모든 조작을 모바일에서 수행하는 완전한 원격 제어 기능으로 표현하지 않습니다.
도입 전에 확인할 핵심 사양
- 분석 방식
- 자동 모세관 겔 전기영동
- 처리량
- 최대 96개 시료/run
- 모세관 수
- 12개/Gel Cartridge
- 분석 대상
- DNA 및 RNA
- 장비 크기
- 372 × 408 × 572 mm (문 닫힘)
- 장비 무게
- 32 kg
- 전원
- 100–240 V AC, 50–60 Hz, 100 VA
- 운영 환경
- 15–30 °C, 상대습도 10–75% 비응축
전체 Kit 비교, 설치 조건, software·data 기능은 별도 제품사양 영역에서 확인할 수 있습니다.

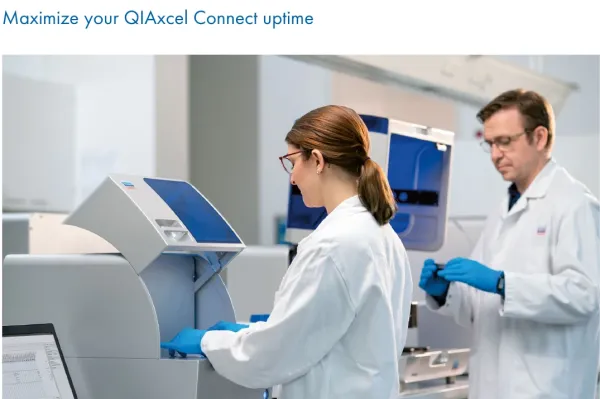

Installation and lifecycle
설치 공간, 예상 처리량과 qualification 요구사항을 함께 확인하십시오
QIAxcel Connect는 문을 열었을 때 높이가 약 599 mm이며 장비 무게는 32 kg입니다. 설치 위치와 전원뿐 아니라 사용할 Kit, 월간 시료 수, data 관리 요구와 교육·qualification 필요 여부를 견적 전에 함께 확인하는 편이 좋습니다.
- QIAGEN은 installation·application training, inspection, IQ/OQ 관련 서비스를 별도 항목으로 제공합니다.
- 연간 inspection에는 cleaning, 소모성 부품 교체, firmware/software 및 sensor·detector 점검 등이 포함될 수 있습니다.
- 국내 제공 범위, 일정과 비용은 지역 및 계약 조건에 따라 달라질 수 있으므로 견적 단계에서 확인합니다.
QIAxcel Connect는 molecular biology application을 위한 제품이며 질병의 진단, 예방 또는 치료를 목적으로 하지 않습니다. 국내 사용·광고 범위는 해당 제품과 Kit의 최신 안내문서 및 관계기관 기준을 함께 확인해야 합니다.
QIAxcel Connect 구성 상담 시 아래 정보를 전달해 주십시오
유바이오젠은 QIAxcel Connect 본체와 분석 목적에 맞는 QIAxcel Kit의 구성 검토, 견적 및 공급을 지원합니다. 아래 정보를 알려주시면 필요한 sensitivity, resolution과 처리량을 기준으로 검토할 수 있습니다.
- DNA 또는 RNA 등 시료 유형과 대표 농도
- 확인할 fragment size range
- 1회 및 월간 예상 시료 수
- 고감도·고분해능·고속 중 우선 조건
- NGS library, PCR, RNA QC 등 적용 목적
- 설치·교육·IQ/OQ 또는 data 관리 요구사항
